Zijkleppers: even vertederend als gedateerd

By  |

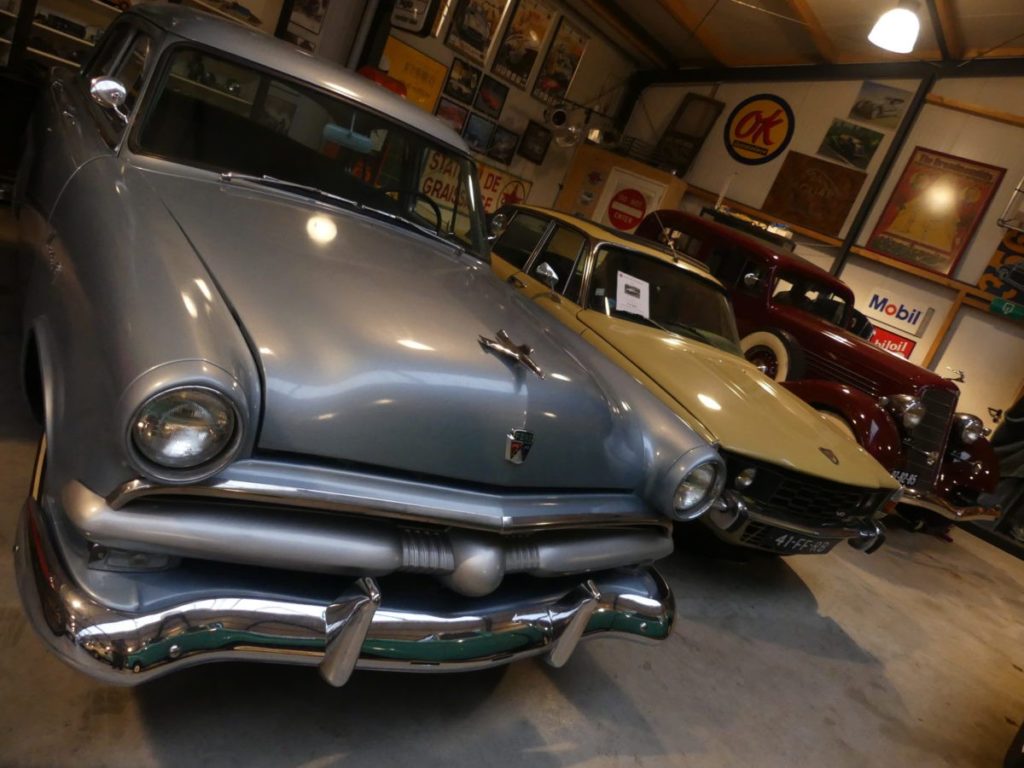

Tijdens een bezoek aan een van onze adverteerders zagen we een Ford Fairlaine. Een model uit  het laatste bouwjaar dat Ford V8 zijkleppers monteerde. Die zijkleppers? Dat is Flintstone technologie uit de begindagen van de verbrandingsmotoren. Maar waarom Ford een Jubileummodel met zijklepper presenteerde terwijl er het jaar erop kopkleppers geleverd zouden worden?


We publiceren deze artikeltjes gratis, en willen dat natuurlijk ook blijven doen. Maar u begrijpt dat dat voor ons niet gratis is. Ondersteunt u dit initiatief en waardeert u het? Overweeg dan eens een abonnement op Auto Motor Klassiek. U helpt ons dan niet alleen de gratis initiatieven betaalbaar te houden, maar ontvangt als bonus ook nog eens elke keer een AMK in de bus. En u betaalt nog maar € 3,30 per nummer in plaats van € 4,99. Elke maand goed voor uren leesplezier.

Zijkleppers: In den Beginne

Vroege viertaktmotoren – in de eerste helft van de twintigste eeuw – waren zijkleppers. En die maken gebruik van techniek die een aantal duidelijke voor- en nadelen heeft. Zijklepmotoren worden – met uitzondering van enkele Made in China aggregaten voor zuinige DHZ’ers  – vrijwel niet meer geproduceerd.

Een zijklepmotor is een type viertaktmotor waarbij de in- en uitlaatkleppen naast de cilinder staan.

De voordelen van een zijklepmotor zijn eenvoud, betrouwbaarheid, het lage aantal onderdelen, de lage productiekosten, het gewicht en compactheid.  Eb het prettige reageren op het gas bij lage snelheid. Ze maken weinig mechanisch motorgeluid en zijn prettig ongevoelig voor brandstof met een laag octaangetal. De afwezigheid van een gecompliceerde kleppentrein maakt een compacte motor mogelijk die goedkoop te produceren is, omdat de cilinderkop niet veel meer is dan een eenvoudig stuk  gietwerk. Niet meer is dan een ‘deksel’. En ze trekken dus lekker vanaf lage toeren. Dan kan de verbranding het nog een beetje bijbenen. Deze voordelen verklaren waarom zijklepmotoren jarenlang werden gebruikt voor zuinige auto’s, vrachtwagens, motorfietsen en landbouwmotoren. Terwijl kopklep-ontwerpen gezien werden als minder betrouwbare high tech dingen voor vliegtuigen, luxe auto’s, sportwagens en sportieve motorfietsen.

“Elk foordeel….”

De belangrijkste nadelen van een zijklepmotor zijn een slechte gasstroom, een weinig effectieve vorm van de verbrandingskamer en een lage compressieverhouding, die allemaal resulteren in een motor met laag toerental met een laag vermogen en een laag rendement. Omdat zijkleppers de brandstof niet efficiënt verbranden, lijden ze aan hoge koolwaterstofemissies. En dat is tegenwoordig een heel stevig milieudingetje. De reden dat u nu voor € 57 naar Afrika kunt vliegen is dus alleen maar omdat budget vliegtuig maatschappijen geen vliegtuigen met zijklepmotoren gebruiken.

Een slechte ademhaling en opvliegers

In een zijklepmotor volgen inlaat- en uitlaatgassen een lang traject, met lage volumetrische efficiëntie of ‘slechte ademhaling’. Dat is niet in het minst omdat de uitlaatgassen de inburgerende gasstroom verstoren. Omdat de uitlaatgassen een lang pad volgen om de motor te verlaten, hebben zijklepers de neiging thermisch oververhit te raken. Zijkleppers kunnen best wel toeren draaien. Maar door de slechte ademhaling zorgen die extra toeren al snel niet meer voor meer vermogen. Grappig: bij het ‘over de toeren jagen’ of bij ander technisch ongemak kan er een klep ‘blijven hangen’. Bij kopkleppers kan dat tot aanzienlijke motorschades leiden. Een zijklepperrijder wacht je gewoon tot het blok weer is afgekoeld en de klep weer naar zijn oorspronkelijke woon- en verblijfplaats gaat. En dat gebeurt in negen van de tien gevallen.

Omdat de zijkleptechnologie dateert uit de begindagen, al zijn het niet de meest prille begindagen, van de verbrandingsmotoren tijd, waren de technologie en metallurgie ook nog sub optimaal. Zijkleppers waren brave dingen die bij heel rustige toerentallen beperkte vermogens leverden, maar wel een prettig koppel genereerden. Een 750 cc boxermotor van de BMW R71 leverde zo’n 20 pk. Een 3,9 liter Ford V8 zijklepper leverde zo’n 90 pk en had een koppel van iets van 210 Nm. Aan het eind van zijn ontwikkelingstraject leverde de Ford ‘Flathead’ 110 pk. Nog steeds uit 3,9 liter cilinderinhoud.

Eenvoud is goed. Maar er zaten wel rafelranden aan het kleed.

Het grootse pijnpunt was de verbrandingsruimte dus. De verbrandingsruimte van een zijklepmotor is heel ineffectief. Het stuk waar de kleppen zitten is een soort loze ruimte naast het centrum van de motor; de cilinderboring. Om in die ruimte een beetje zinnig vlamfront te krijgen door het mengsel aldaar effectief tot ontsteking te brengen? Met de vonk uit een 6V accu bobineontsteking? Dat gaat vergelijkbaar even snel als het in brand steken van een natte handdoek met een vochtige lucifer. En als hij dan loopt, dan blijkt zo’n zijklepper  thermisch ook nog sub optimaal.

De kracht van de zijkleppers zat hem in de eenvoud. Toen de veel effectiever kopkleppers verschenen werden die gezien als duivelse machines voor uitsluitend de meest durvende wedstrijdrijders. Maar die tijd was snel voorbij. De kopkleppers waren de nieuwe norm.

Maar nu zijn zijkleppers gewoon vertederend

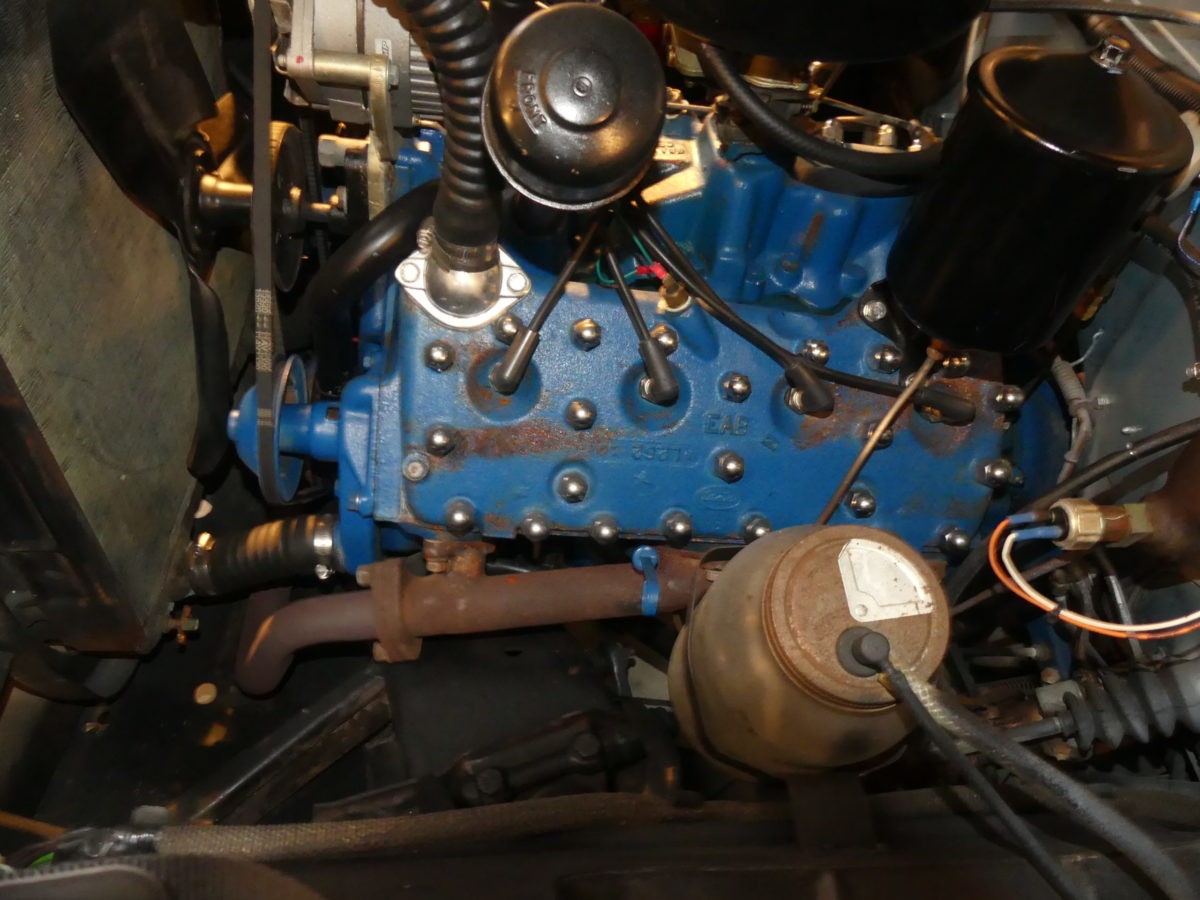

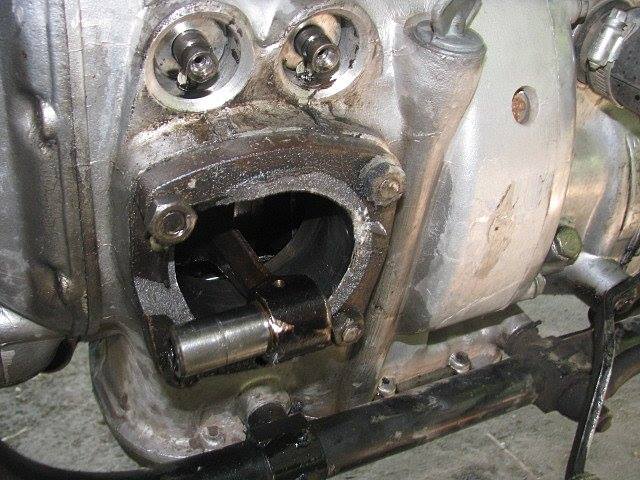

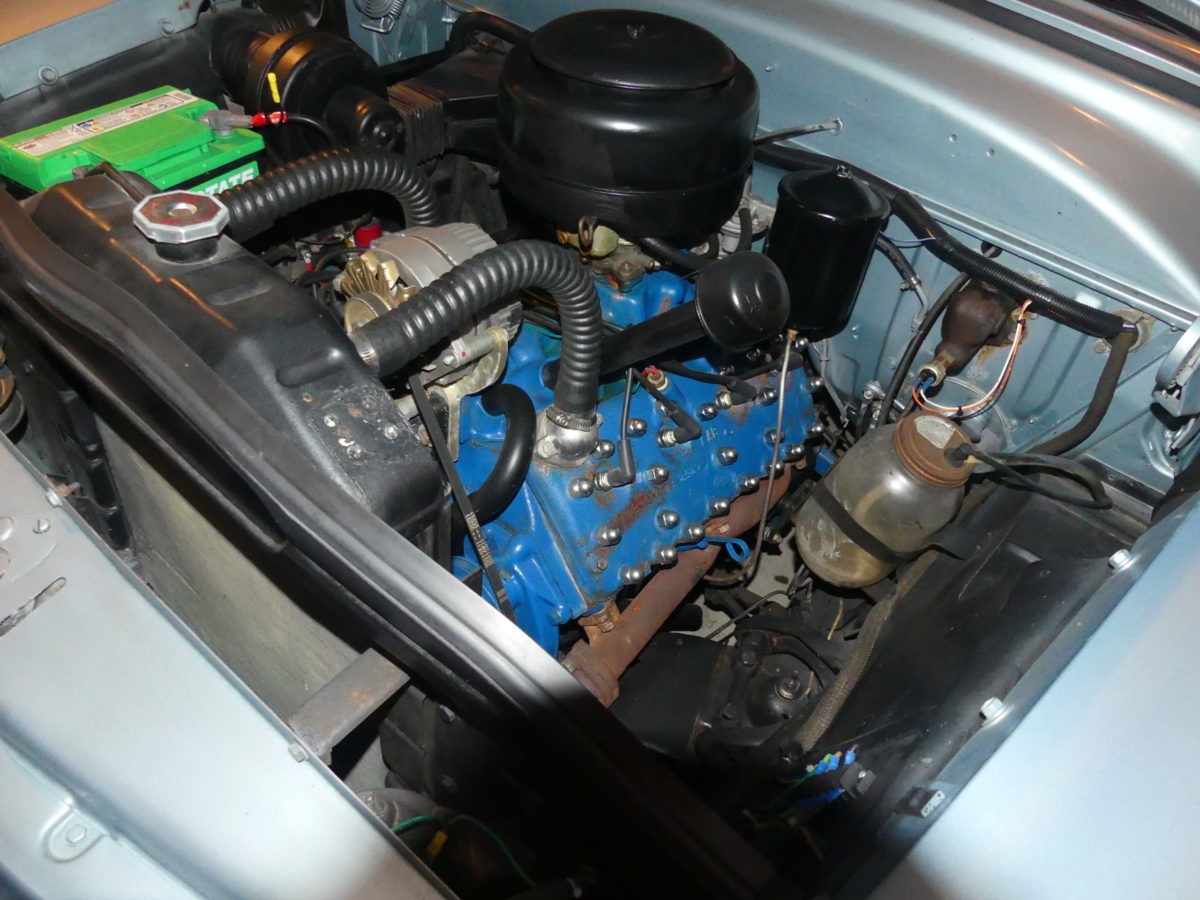

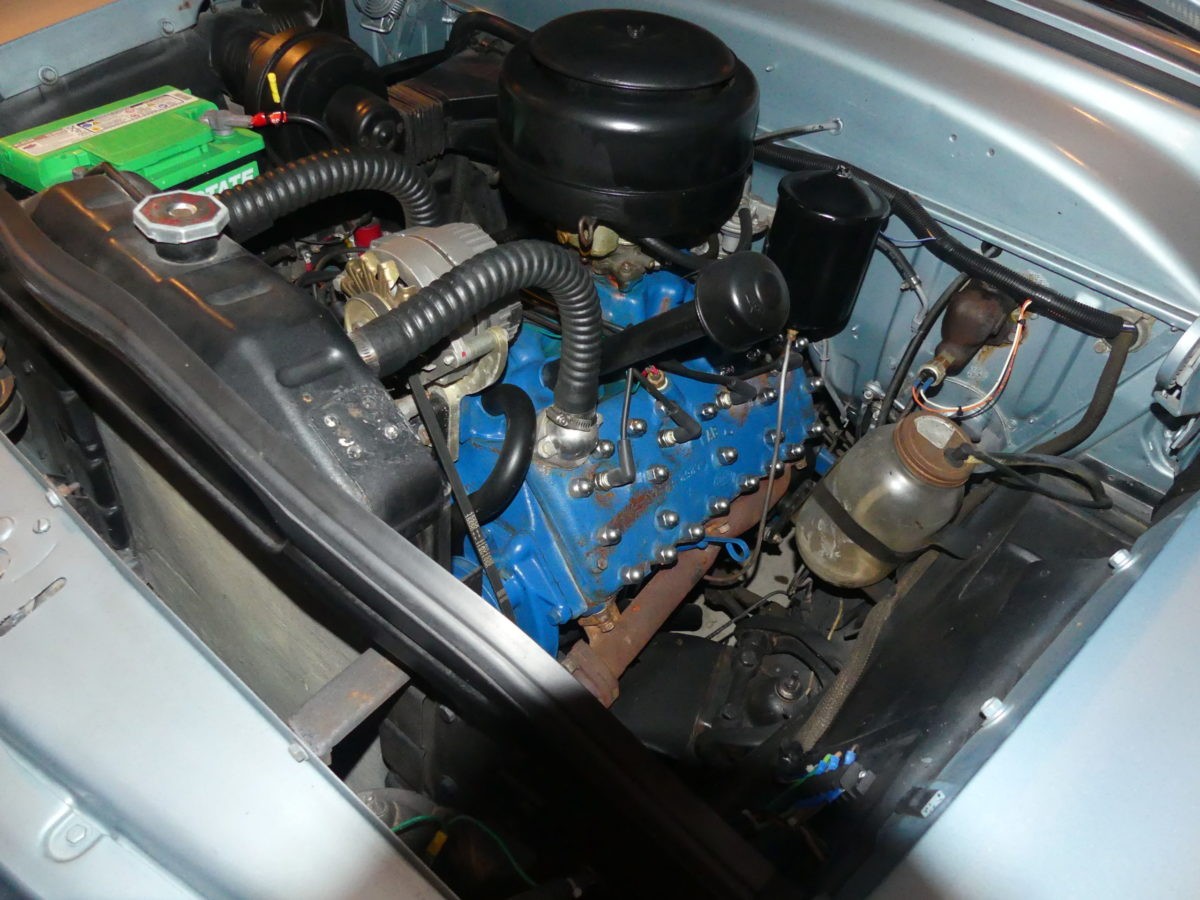

Als je ziet hoe compact zo’n ‘flathead’ V8 in een motorruimte luiert? Bovendien is het werken aan zijkleppers het toppunt van eenvoud. Als we het even niet over V8 blokken, maar over motorfietsblokken hebben, kan dat resulteren in de mooiste ervaringen. Alles is bijvoorbeeld vergankelijk. Of in geval van 70 jaar oude ex Sovjet Unie technologie gewoon metallurgisch vrij slecht materiaal. Als er dan ‘onder’ acceleratie van nul naar een kilometer of 60 een complete cilinder afbreekt? Dat bel je naar een vriendje die dezelfde hobby heeft. Een uur later krijg je van een andere cilinder en zuiger plus wat pakkingpapier in de berm aangeleverd. En in alle rust en tevredenheid heb je de zaak met een minuut of twintig weer in elkaar en rijdend. Doe dat maar eens na bij een Ferrari Testarossa. Cadzand Bad was nog nooit zo’n mooie finish.
