JIS kruiskop en JIS-bouten: Onterecht beschuldigd

Er zijn van die dingen waar je pas achter komt als je al schade hebt gemaakt. Een dolgedraaide schroefkop bijvoorbeeld. Zo’n moment waarop je nog eens goed kijkt, je schroevendraaier wantrouwt en denkt: hoe kan dit nou weer? Vaak ligt het dan niet aan jouw inzet, maar aan het simpele feit dat je met het verkeerde gereedschap op een Japanse schroef bezig bent geweest. En dan hebben we het over de JIS kruiskop.

Japanese Industrial Standards, meestal afgekort tot JIS, zijn Japanse industrienormen voor onder meer bouten, schroeven en gereedschap. Veel van die bevestigingsmiddelen lijken verdacht veel op wat wij hier gewend zijn. Metrische draad? Vaak wel. Kruiskop? Jazeker. Maar net niet helemaal. En precies in dat “net niet” zit de ellende.

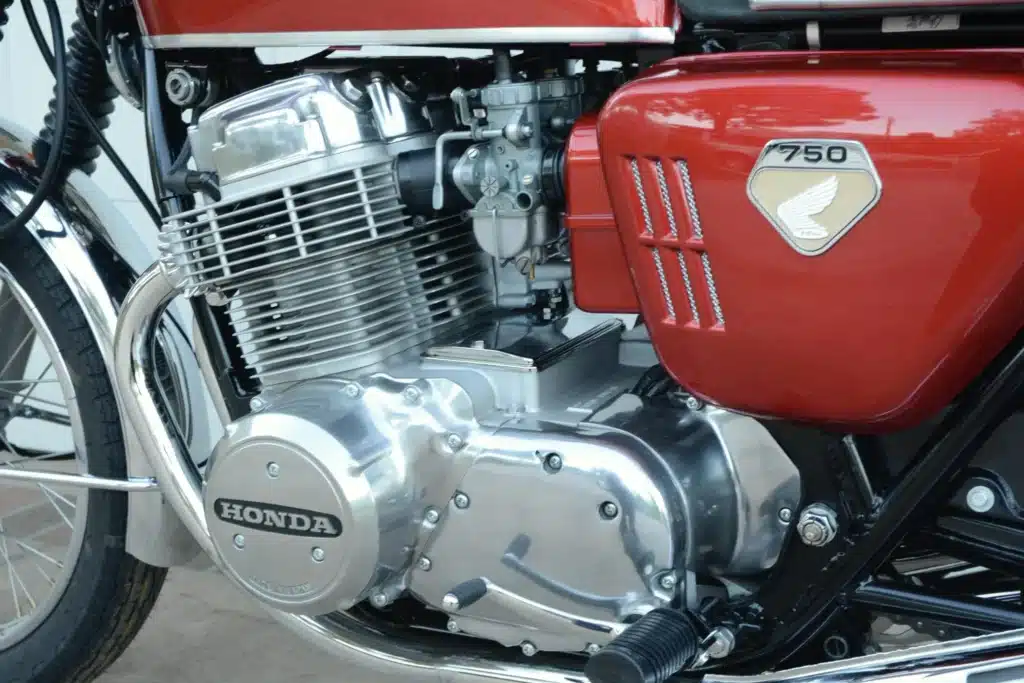

In de late jaren zestig en vroege jaren zeventig hebben Japanse bevestigingsmiddelen daardoor een naam gekregen die ze eigenlijk niet verdienden. Want hier gingen we die Japanse kruiskoppen enthousiast te lijf met gewone Phillips-schroevendraaiers. En dan krijg je dus beschadigde koppen, gevloek en de conclusie dat het Japanse spul niks waard is. Terwijl het probleem meestal gewoon aan de verkeerde schroevendraaier hing.

Wat is een JIS kruiskop?

Een JIS kruiskop lijkt sterk op een gewone kruiskop, maar de uitsparing is anders van vorm. Daardoor pakt een standaard Phillips-schroevendraaier minder goed. Je hebt minder grip, meer kans dat de schroevendraaier eruit klimt en een veel grotere kans op beschadiging.

Dat verklaart meteen waarom Japanse motoren en auto’s vroeger nog wel eens werden uitgescholden vanwege hun bevestigingsmiddelen. Niet omdat die schroeven per definitie slecht waren, maar omdat wij er met Westers gereedschap op losgingen. Dat is een beetje alsof je een Japanse schroef verwijt dat hij geen Phillips wil zijn.

De charme van JIS-bouten

Het blijft niet alleen bij die JIS kruiskop. Ook de bouten zelf wijken soms af van wat wij als normaal beschouwen.

Kleinere koppen

De bekendste afwijking vergeleken met standaard metrische bouten volgens ISO of DIN is de sleutelwijdte. JIS-zeskantbouten hebben vaak een kleinere kop dan vergelijkbare Europese bouten. Dat scheelt ruimte, en bij compacte Japanse ontwerpen is dat natuurlijk mooi meegenomen.

Voor ons voelt het soms vooral wat zuinig aan. En eerlijk is eerlijk: ook de Chinezen hebben de charme ontdekt van net even iets minder materiaal per bout. Een gram hier, een gram daar, en maal een miljoen is het ineens gewoon geld.

Draadspoed bij oudere Japanners

Bij oudere Japanse voertuigen kom je geregeld afwijkende metrische spoeden tegen. Vooral bij oudere motoren en auto’s kan dat voor verrassingen zorgen. Je denkt dat iets “gewoon metrisch” is, en technisch gezien is dat vaak ook zo, maar toch niet helemaal volgens wat later de gebruikelijke standaard werd.

Dat is typisch zo’n valkuil waar je pas achter komt als iets niet lekker pakt, of juist nét fout genoeg wel pakt.

Sterkteklassen en markeringen

JIS-bouten komen, net als andere metrische bouten, voor in bekende sterkteklassen zoals 4.8, 8.8, 10.9 en 12.9. Daarnaast zie je op Japanse bevestigingsmiddelen ook allerlei markeringen op de kop. Soms zeggen die iets over de sterkte, soms over de fabrikant, en soms lijkt het vooral bedoeld om de sleutelaar nog wat extra aan het denken te zetten.

JIS-bouten versus DIN en ISO

JIS-bouten zijn vaak wat compacter uitgevoerd dan vergelijkbare DIN- en ISO-bouten. Kleinere sleutelwijdtes dus, kleinere koppen, en een wat subtieler geheel. Dat is handig in een compacte motorfiets of auto, maar minder handig als je blind vertrouwt op wat je van Europees spul gewend bent.

Waar wij bij een M6-bout vaak automatisch aan een 10 mm kop denken, kom je bij Japanse toepassingen soms kleinere koppen tegen. Ook bij M8 zijn kleinere sleutelwijdtes niet ongewoon. En dan sta je dus met een sleutel in je hand die nét niet lekker past. Dat is precies het moment waarop een nette boutkop de toekomst in wordt geholpen.

Belangrijke JIS-normen

JIS B 1180

Deze norm betreft zeskantbouten en zeskantmoeren binnen de JIS-systematiek.

JIS B 1012

Deze norm beschrijft de vorm en afmetingen van kruisuitsparingen in schroefkoppen. Voor het onderwerp JIS kruiskopis dit de belangrijkste verwijzing.

JIS B 1111

Deze norm heeft betrekking op kruiskopschroeven.

JIS B 1189

Deze norm betreft zeskantflensbouten binnen het JIS-systeem.

Welk gereedschap gebruik je voor een JIS kruiskop?

Voor ons hoeft speciaal JIS-gereedschap niet meer te zijn dan een goed bitsetje voor Japanse kruiskoppen. Dat kost niet veel, voorkomt een hoop ellende en maakt het werken aan oude Japanners een stuk prettiger.

Bovendien blijft de zaak er origineler door dan wanneer je uit frustratie maar overal inbusboutjes voor in de plaats zet. Want dat is natuurlijk altijd het moment waarop zo’n klassieker langzaam verandert in een technisch verantwoorde, maar optisch licht ontspoorde knutselmachine.

Voor iedereen die aan klassieke Japanse motoren of auto’s sleutelt, is een setje voor een JIS kruiskop eigenlijk gewoon onmisbaar. Het werkt prettiger, voorkomt schade en houdt de machine dichter bij origineel.
